Les fiches de Robin | Linky | 13/12/2025LES FICHES INFO LINKY : GÉNÉRALITÉS SUR LES FILTRES DU CPL
Les filtres CPL (pour Courants porteurs en ligne) sont des dispositifs visant à atténuer l’intensité des courants porteurs en ligne (CPL) dans les installations électriques.
En bref
Les filtres CPL visent à atténuer l’intensité des courants porteurs en ligne liés au système Linky. Il en existe de deux types, les filtres parallèle et les filtres série.
Les filtres parallèle peuvent être posés par soi-même sur une prise murale et doivent être placés au plus près du tableau électrique.
Les filtres série, plus gros et chers que les filtres parallèle, impliquent de passer par un professionnel pour la pose. Toutefois, nous ne recommandons pas les filtres série du commerce actuels pour des raisons indiquées plus loin.
Ces filtres ne constituent pas une solution miracle et doivent s’envisager après assainissement électromagnétique du logement et d’autres protections contre les champs électromagnétiques.
Définition
Les filtres CPL (pour Courants porteurs en ligne) sont des dispositifs visant à atténuer l’intensité des courants porteurs en ligne (CPL) dans les installations électriques.
Les CPL du Linky sont des radiofréquences comprises entre 35 et 90 kHz, qui se superposent au courant électrique 50 Hz et circulent sur tout le réseau électrique du logement. Il en résulte ce qui est appelé « électricité sale ». Certaines personnes perçoivent CPL et les filtres peuvent contribuer, au moins partiellement, à limiter leur exposition à ce type de fréquences.
Sur le plan sanitaire, ce n’est pas le compteur Linky qui pose vraiment un problème, mais le CPL de l’ensemble du système Linky, car ces courants irradient dans toute l’installation électrique. La puissance électrique injectée par chaque compteur Linky sur les fils du réseau électrique, devenant de fait des antennes anarchiques, est de 1 watt, très conséquent en radio fréquences.
Voir en Annexe une description technique des filtres.
Types de filtres
Les CPL sont générés par les concentrateurs de quartier du système Linky, ainsi que le compteur de chaque habitat qui converse avec lui de nombreuses fois par jour. Les CPL passent ainsi d’un logement à l’autre, collectant à chaque fois des informations qui retournent ensuite au concentrateur, souvent situé dans le transformateur de quartier, ou à proximité, d’où ils sont envoyés par radiofréquences GSM aux data centers d’Enedis.
Il existe deux sortes de filtres, parallèle et série.
Les filtres sur le secteur 230V/50 Hz sont branchés soit en « parallèle » soit en « série ».

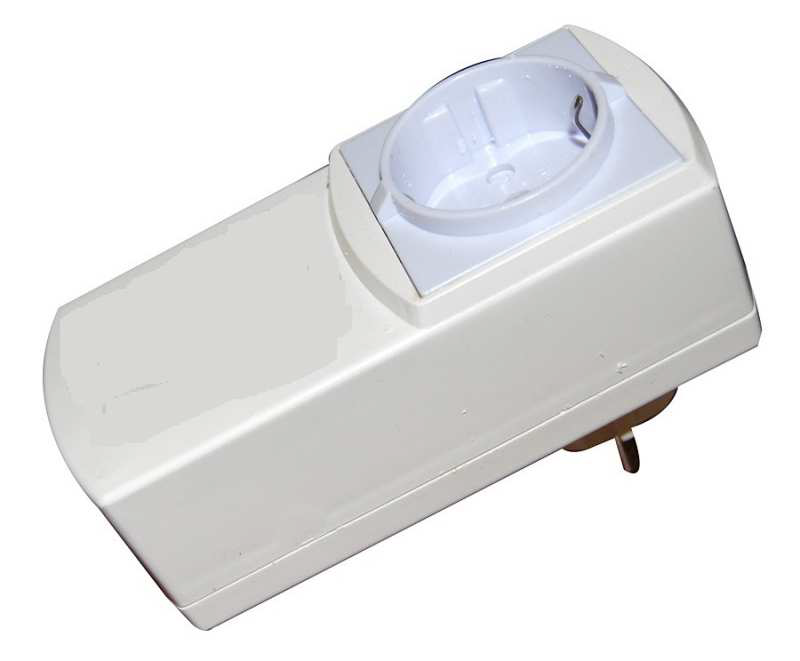

Le filtre dit « parallèle » se place entre la phase et le neutre dans une prise électrique.
C’est un petit boîtier qui se branche de préférence au plus près ou sur le tableau électrique et qui piège les fréquences polluantes, dont le CPL du Linky.
On le branche soi-même en le mettant dans une prise électrique, et son prix varie de 75 à 100 Euros l’unité.

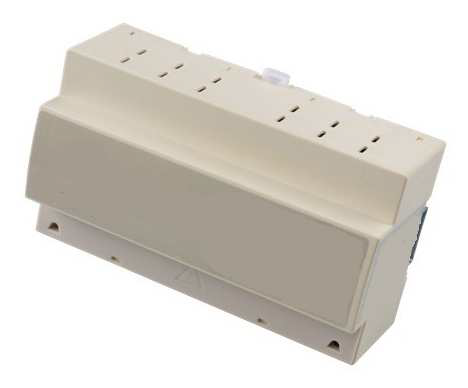

Le filtre « série » doit être monté par un électricien professionnel dans le tableau électrique du logement, entre le disjoncteur et le tableau, car toute la puissance consommée passe à travers ce type de filtre.
Ils valent cher (750 à 1 200 Euros). Leur prix élevé tient surtout au fait que leurs composants électroniques sont dimensionnés pour fonctionner à des intensités de courant consommé importantes.
Comme dit précédemment, nous ne recommandons pas les filtres série du commerce actuels car leur structure électrique interne déséquilibrée convertit tous les parasites radiofréquences entrants en parasites de mode commun émis dans tout l’habitat, même en l’absence d’appareil branché.
En outre, les filtres série émettent eux-mêmes des champs électromagnétiques importants. Il faut donc les installer loin des pièces à vivre, par exemple dans un garage où sont installés le compteur et le tableau électrique et pas sous les pièces d’habitation. C’est le travail d’un électricien professionnel.
Nous n'avons pas, en principe, à donner de marque, mais vu la détresse de certains de nos interlocuteurs, nous indiquons trois marques/modèles de filtres, ce qui n'est pas limitatif :
POLIER PANDA 15X2 (parallèle)
STETZERIZER (parallèle)
Zen Protect (série)
Les filtres parallèle peuvent avoir tendance à chauffer au bout de quelques années. Assurez-vous que les filtres sont protégés par un fusible (thermofusible), inclus dans le filtre.
Nous ne pouvons donner de nom de vendeur, mais vous trouverez ces filtres sur les sites de matériel de protection anti-ondes.
Utilisation des filtres
Les filtres constituent un des éléments pouvant être mis en œuvre pour limiter son exposition aux ondes basses fréquences, mais ce n’est pas le premier à considérer (voir la Fiche Robin des Toits « Limiter son exposition » https://www.robindestoits.org/article/pollution-electromagnetique-limiter-son-exposition/).
Dans le domaine de l’électricité, d’autres mesures sont prioritaires, lorsqu’elles sont possibles, comme par exemple :
- éviter d’être à proximité de câbles électriques, s’en éloigner,
- débrancher les appareils électriques non utilisés
- blinder les câbles électriques,
- utiliser des interrupteurs automatiques de champs (IAC), qui coupent vraiment le courant sur le câble électrique entre l’interrupteur et un appareil, même éteint,
- couper l’électricité, là et quand on n’en a pas besoin (dans sa chambre la nuit par exemple).
Les filtres, notamment parallèles, peuvent constituer une protection supplémentaire, surtout si l’on estime être gêné(e) par les CPL, avec par exemple l’apparition de symptômes après l’installation d’un Linky, ou chez un voisin qui a un Linky alors qu’il n’y en a pas chez vous. Cependant, un filtre installé chez vous n’évitera pas la circulation du CPL de la grappe de compteurs, par les câbles pouvant circuler dans des murs mitoyens. En outre, de nombreuses autres sources de pollution peuvent être en cause. Un diagnostic professionnel à l’aide d’appareils de mesures performants permet souvent d’identifier dans le logement des sources polluantes que l’on ne soupçonnait pas parmi les appareils utilisés (aquarium, diffuseur, plaque à induction, plugs CPL - à proscrire -, chargeur d’ordinateur ...)
Installation des filtres
En règle générale, l’installation de filtres devrait donc faire partie d’un ensemble de mesures adoptées pour se protéger des ondes et notamment des basses fréquences liées à l’électricité, car les filtres en soi ne constituent pas une solution miracle. Ceci renforce l’intérêt de passer par les conseils d’un professionnel.
Filtres parallèles
On recommande d’installer au moins deux filtres, le plus près possible du tableau électrique, mais pas dans une chambre (car le filtre émet lui-même un champ électromagnétique). Ceci vaut pour une surface de
Pour bien faire, il faut mesurer le degré d’électricité sale avec un « mesureur d’électricité sale » ou « mesureur de micro-surtensions », qui ont l’inconvénient de coûter aussi cher que les filtres. Il faut alors viser une mesure inférieure à 40 mV.
Les filtres peuvent être laissés en place en permanence. On peut continuer à se servir de la prise de courant en branchant la prise dans la prise du filtre. Cependant, il ne faut pas brancher d’appareils avec un moteur (aspirateur ou autres), mais enlever provisoirement le filtre.
Filtres série
Si l’on souhaite installer un filtre série, envisageable seulement si sa structure interne est symétrique, il faut passer par un professionnel et s’assurer qu’il est placé dans l’armoire électrique et loin des pièces à vivre.
Annexe. Description technique des filtres
Selon le type de filtre, on y trouve ces composants :
· Un tore en ferrite sur lequel est bobiné un fil en cuivre pour constituer une self.
· La self a la propriété de freiner le passage à travers elle des courants à fréquence élevée circulant sur le réseau électrique 230V.
· Un condensateur (capacité) qui a la propriété de « piéger » les courants à fréquence élevée de la pollution circulant sur le réseau électrique 230V.
· Une résistance, composant secondaire permettant de stabiliser ou sécuriser le fonctionnement du filtre.
· Un filtre secteur équipant un domicile doit bloquer la circulation de fréquences parasites élevées provenant du réseau public pour protéger les fils électriques dans le logement.
Le CPL, à des fréquences entre 35 et 90 kHz, fait partie des signaux très polluants actuellement identifiés.
Les parasites haute fréquence sur le secteur 230V
Les parasites polluant le secteur circulent selon deux modes électriques conduits dans les fils électriques, le mode différentiel et le mode commun.

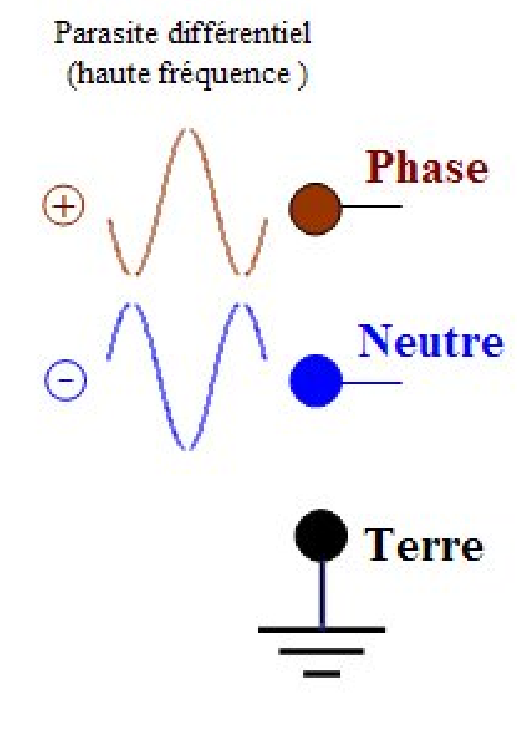

. Dans le mode différentiel, celui du CPL, les courants varient en sens inverse entre phase et neutre.
. Dans le mode commun, les courants varient dans le même sens sur les fils de phase et de neutre par rapport à la terre.
Les parasites sur le 230V sont toujours une combinaison linéaire de ces deux modes et ceci à de nombreuses fréquences qui se superposent.
Important : Tous les filtres du commerce ne filtrent que le mode différentiel des parasites secteur entrant. La seule façon de filtrer les parasites entrants en mode commun serait de les éconduire dans la terre électrique en reliant des composants de valeur conséquente entre phase et terre, ce qui la polluerait et surtout ferait disjoncter le disjoncteur différentiel de l’habitat. Ces parasites de mode commun traversent donc intégralement un filtre placé dans un logement et se retrouve à l’identique sur tous les fils à l’intérieur.
A proximité de fils électriques dans le domicile, le rayonnement électromagnétique des deux modes polluants est différent :
- le mode différentiel émet un champ magnétique seulement si un appareil est branché.
- le mode commun rayonne un champ électrique même si aucun appareil n’est branché.
Action sur les fréquences des filtres secteur
Selon sa conception, un filtre secteur peut agir sur les fréquences polluantes soit en « réjecteur de bande », soit en « passe bas ».
- Le « réjecteur de bande » est ajusté pour fortement atténuer les fréquences de la bande « CENELEC A », celles du CPL, entre 35 et 90 kHz.
- Le filtre dit « passe bas » coupe toutes les fréquences au-delà d’une fréquence, toujours en dessous de la bande CENELEC A pour bien éliminer le CPL.
Pour chacun de ces filtres, les fréquences CENELEC A devraient être atténuées de 40 décibels (dB) ou plus, soit à 99%. Attention toutefois aux publicités souvent flatteuses des fabricants, que l’on ne retrouve pas lors de nos mesures de filtres proposées sur notre onglet « En direct du Labo » de notre site Robin des Toits.
Remarques sur les filtres série
Les filtres « série » du commerce sont vantés supporter jusqu’à 60 ampères, mais des tests de certains filtres par notre Labo Robin des Toits montrent que son composant principal, sa self, voit ses caractéristiques dégradées - et donc celles du filtre - bien avant d’atteindre ce courant maximal.
Les filtres série ont un inconvénient notoire, ils présentent des fréquences de résonance liées à leur structure. A certaines fréquences précises, les parasites entrants sont amplifiés parfois jusqu’à 24 dB, soit 12 fois plus fort dans le logement !
Rappel : Actuellement, nous ne recommandons pas le choix d’un filtre « série », car leur dissymétrie interne crée 24/24h un parasite de mode commun à l’image du parasite différentiel entrant dans tous les fils du logement, qui se rajoute au mode commun entrant ayant traversé le filtre.
Qualité de la terre électrique et filtrage des parasites du secteur
La terre électrique d’un logement doit être soignée. Elle doit être inférieure à 100 ohms, idéalement vers 30 ohms, afin de diminuer les parasites de mode commun atteignant toutes les surfaces métalliques à la terre présentes dans le logement (tôles des appareils électroménagers, ordinateurs, etc.).
Tous les filtres secteur parallèle contre les pollutions haute fréquence sont exclusivement branchés entre la phase et le neutre. Aucun n’est relié à la terre.
Efficacité des filtres
La pose d'un filtre chez soi n'empêche pas le CPL d'envoyer les données de consommation vers le concentrateur Enedis, par contre, l’atténuation du CPL dans le logement interdira au CPL G3, via le protocole IPV6 embarqué, de prendre le contrôle/commande des appareils électriques de la maison, ce qui est un des objectifs suspectés du système Linky.
Le filtre parallèle réduit la force du CPL circulant dans le logement, il ne pourra pas prémunir du rayonnement des CPL des réseaux publics qui passent dans la rue et des parasites dus au fonctionnement d’appareils électriques. Le rayonnement magnétique du CPL est proportionnel à la distance d'écartement entre la phase et le neutre, et décroît au carré de la distance personnelle à ces fils.
Une gaine blindée renfermant les câbles bloque la pollution par champ électrique des fils, mais laisse passer le champ magnétique émis (que seul le torsadage limite).
Dans la rue, les câbles publics en gaines assez larges ont un écartement important entre phase et neutre, et encore plus dans les 4 fils de phases et la terre du triphasé torsadé lorsqu’ils courent si souvent en ville directement collés aux façades sous les fenêtres des chambres à coucher.
De ce fait, la circulation du courant électrique du quartier dans les câbles publics provoque un fort rayonnement magnétique à toutes les fréquences, qui polluent les riverains chez eux à leur insu.
